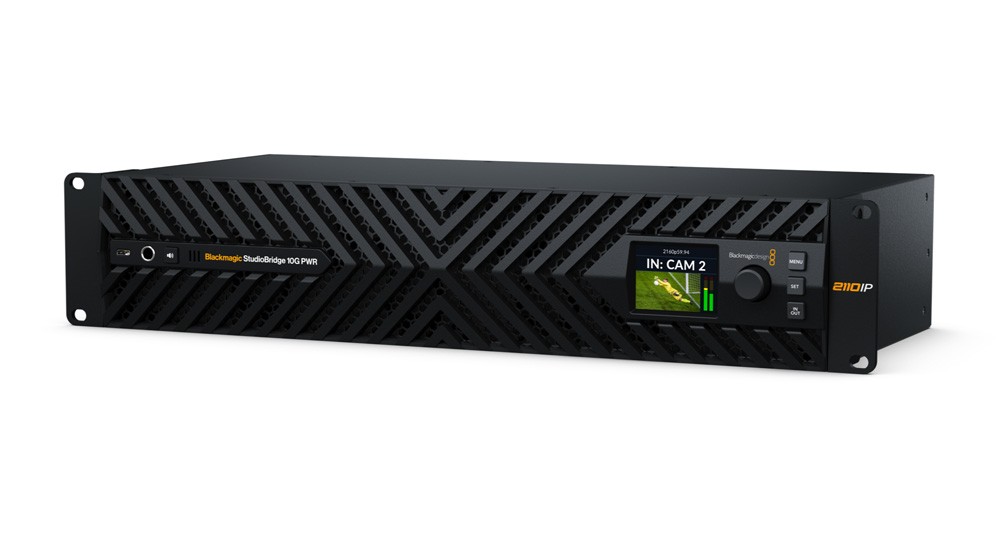

Blackmagic StudioBridge 10G PWR

Descripción del producto

Blackmagic StudioBridge 10G PWR permite a los clientes conectar 8 conexiones SMPTE-2110 de Ethernet 10G independientes a modernos sistemas de 100G con redundancia SMPTE-2022-7. Esto significa que se pueden combinar hasta 8 cámaras o convertidores independientes en un sistema de vídeo IP a través de Ethernet 100G. SMPTE 2110 / red troncal de 100G Ocho dispositivos de 10G en un sistema redundante de 100G StudioBridge 10G PWR agrupa ocho conexiones SMPTE-2110 de Ethernet de 10G independientes en un par redundante de enlaces de 100G. Cada puerto de 10G proporciona, además, hasta 90 W de PoE++ para cámaras y convertidores compatibles. 8× 10G RJ45 PoE++ 2× 100G QSFP28 Un puente entre el perímetro de la red y la red troncal de 100G El dispositivo agrega ocho fuentes IP Ultra HD o HD. Los dos enlaces QSFP28 de 100G son compatibles con ST 2022-7: los flujos IP idénticos pueden transmitirse a través de dos redes independientes y el sistema utilizará de forma fluida el paquete que llegue primero. Un puerto RJ45 de 1G independiente se utiliza para el control, la configuración y las actualizaciones de NMOS; el puerto USB-C está destinado a la configuración y al firmware. Alimentación y supervisión desde la parte frontal del rack Ocho puertos RJ45 de 10G con PoE++ suministran hasta 90 W por puerto a los dispositivos compatibles conectados en cascada. Dos entradas IEC C14 y dos fuentes de alimentación de CA internas aumentan la fiabilidad operativa. La pantalla LCD integrada de 2,2″, tres botones y un control giratorio permiten consultar el estado del vídeo, el audio, el estándar y el código de tiempo directamente en el panel frontal. Redundancia para un funcionamiento IP fluido El Blackmagic StudioBridge 10G PWR está diseñado para conectar dispositivos SMPTE-2110 de Ethernet 10G de un solo puerto a sistemas redundantes de Ethernet 100G. Ocho dispositivos independientes de Ethernet 10G pueden funcionar a través de un par redundante de conexiones de Ethernet 100G; la alimentación PoE++ se transmite a través de la misma conexión Ethernet. Los productos Blackmagic 2110 IP funcionan con el estándar SMPTE-2110 para la transmisión, sincronización y descripción de vídeo de 10 bits, audio y datos auxiliares en una red de difusión IP gestionada. La redundancia SMPTE 2022-7 envía dos copias idénticas a través de rutas de red independientes y compara los paquetes RTP entrantes según sus números de orden, para que la salida siga siendo fluida incluso en caso de fallo de una de las rutas.

CONTENIDO DEL PAQUETE

Blackmagic StudioBridge 10G PWR Carpeta de bienvenida con código QR para descargar el software

ESPECIFICACIONES

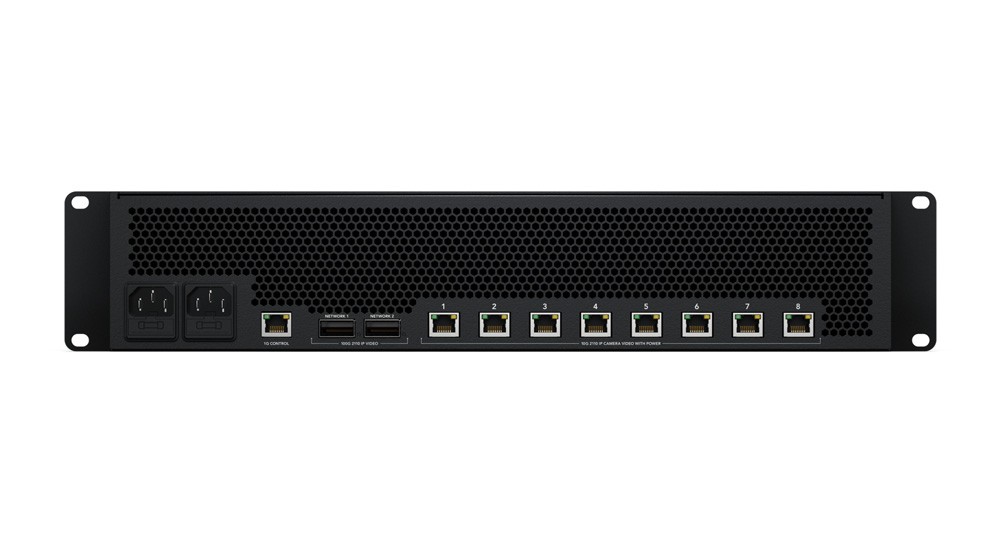

Red de 100G: 2× QSFP28 100G, ST redundante 2022-7 Red de 10G: 8× RJ45 de 10G con PoE++ Fuentes IP: 8× Ultra HD o HD por par de 100G Control: 1× RJ45 de 1G para NMOS, configuración y actualizaciones Interfaz informática: 1× USB-C para configuración y firmware Audio: 16 canales de audio integrado en cada flujo de vídeo IP 2110 Estándares: SMPTE 2110-20/-21/-30/-40, SMPTE 2022-7 Sincronización: IEEE 1588-2008 PTP v2, ST 2059-1 y ST 2059-2 Vídeo: HD y Ultra HD hasta 2160p60; Blackmagic IP10 opcional para 2160p59,94/60 Color: 10 bits 4:2:2 YUV, Rec. 709 y Rec. 2020 Alimentación: 2 fuentes de alimentación internas de 100–240 V CA, 2 conectores IEC C14 Salida PoE++: 8× hasta 90 W para dispositivos compatibles en la red descendente Instalación: rack de 2 RU Temperatura de funcionamiento: de 5 a 40 °C Garantía: 1 año de garantía limitada del fabricante

Parámetros

Fabricante: Blackmagic Design Categoría: Convertidores de señal Características principales Otras funciones Pantalla LCD Fuente Ethernet Cil Ethernet
